Hytera

Radiotelefony cyfrowo-analogowy w standardzie ETSI DMR Hytera X1p

Hytera X1p to ultra cienki cyfrowy radiotelefon z pełną klawiaturą stworzony zgodnie z ETSI TS 102 361-1/2/3/4 dla standardu łączności radiowej Digital Mobile Radio (DMR). Stanowi perfekcyjne połączenie solidnej konstrukcji, różnorodnych funkcji oraz wyrafinowanego wzornictwa.

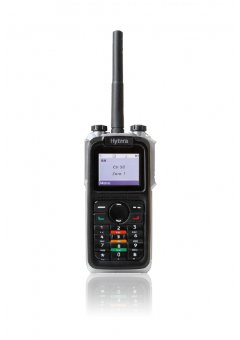

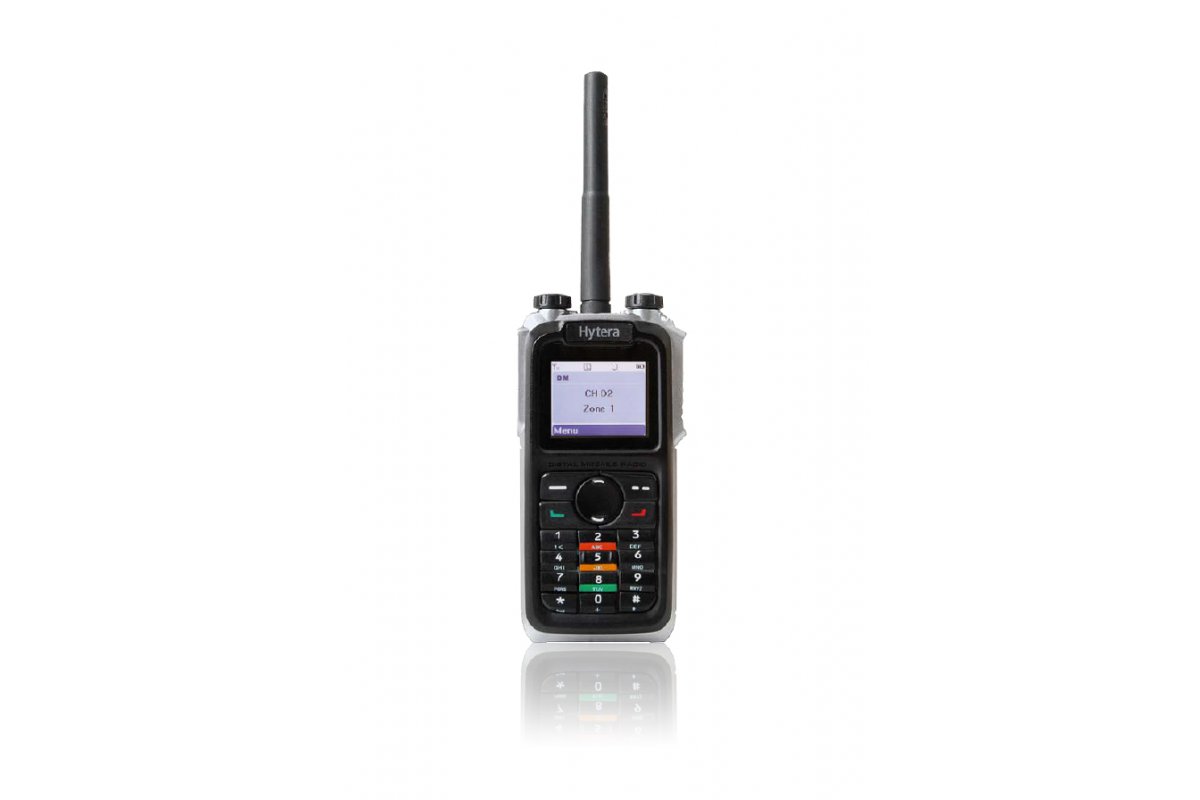

Hytera X1p


Najważniejsze cechy urządzenia X1p

Kompaktowe wzornictwo
X1p firmy Hytera to połączenie kompaktowej konstrukcji z wieloma funkcjonalnościami DMR w obudowie o grubości jedynie 23 mm. Jego niewielkie wymiary sprawiają, że radiotelefon przenośny jest idealny do noszenia w ukryciu. Pomimo swojej kompaktowej budowy X1p jest wyposażony w pełną klawiaturę oraz cztery programowalne przyciski.

Pyłoszczelny i wodoszczelny zgodnie z IP67
Nawet w niesprzyjających warunkach X1p dowiódł swojej niezawodności. Jest pyłoszczelny i wodoszczelny, posiadają stopień ochrony IP67, co zapewnia wodoszczelność do głębokości jednego metra przez co najmniej pół godziny. Oprócz tego X1p spełnia wymagania północnoamerykańskiego standardu MIL-STD-810 C/D/E/F/G i jest odporny na ekstremalne mechaniczne obciążenia.

Standardowo zintegrowany GPS
Przy użyciu zintegrowanego modułu GPS X1p może przesyłać na przykład do systemów dyspozytorskich informacje o lokalizacji. Dyspozytor może przetwarzać te informacje i korzystać z funkcji geofencingu, lokalizacji radiotelefonów i trackingu GPS. Dodatkowo X1p może również ustalić odległość i kierunek innych radiotelefonów wyposażonych w funkcję GPS w systemie łączności radiowej DMR.

Obsługuje bezprzewodowe zestawy słuchawkowe Bluetooth Hytera
Bezprzewodowe akcesoria audio firmy Hytera można bezpośrednio połączyć z X1p. Dzięki temu radiotelefon może być wygodnie noszony w ukryciu, bez konieczności noszenia dodatkowych kabli w ubraniu.

Różne cyfrowe i analogowe tryby pracy
X1p został zaprojektowany zgodnie ze standardem ETSI dla cyfrowej łączności radiowej Digital Mobile Radio (DMR). Obsługuje oprócz konwencjonalnego standardu łączności DMR (DMR Tier II) pracę w radiowym systemie trankingowym DMR Tier III (opcja) i simulcast. X1p może również pracować w trybie analogowym. Oprócz tradycyjnej łączności analogowej obsługuje również analogową łączność trankingową według MPT 1327 (opcja).

Połączenia z siecią telefoniczną
Jeżeli X1p jest zarejestrowany w infrastrukturze telekomunikacyjnej DMR-Tier-II za pośrednictwem przemiennika, z radiotelefonu można wykonywać selektywne połączenia przez przemiennik bezpośrednio do sieci telefonicznej. Również użytkownicy sieci telefonicznej mogą wykonywać połączenia z pojedynczymi radiotelefonami lub grupami.

Możliwość aktualizacji oprogramowania
Możliwość aktualizacji oprogramowania zapewnia nowe cechy użytkowe. Dzięki zmianie oprogramowania sprzętowego można aktywować inne cyfrowe i analogowe tryby pracy bez konieczności zakupu nowego radiotelefonu - cyfrowy tryb trunkingowy DMR Tier III lub analogowy MPT 1327.








Radiotelefony Hytera DMR są w pełni zgodne z normą DMR     ETSI-TS102 361.

Potwierdzeniem są niezależne testy interoperacyjności przeprowadzone przez Stowarzyszenie DMR (DMR Association).

Certyfikaty do pobrania ze strony Stowarzyszenia DMR







Ogólna specyfikacja:

Dane ogólne
Zakres częstotliwości
  • VHF: 136 – 174 MHz
  • UHF: 400 – 470 MHz
Obsługiwane tryby pracy
  • DMR Tier II według ETSI TS 102 361-1/2/3
  • Simulcast
  • DMR Tier III według ETSI TS 102 361-1/2/3/4
  • XPT Digital Trunking
  • Analogowy, MPT 1327
Liczba kanałów 1024
Liczba stref 64
Raster kanałowy
  • 12,5 / 20 / 25 kHz (analogowy)
  • 12,5 kHz (cyfrowy)
Napięcie robocze 7,4 V (nominalne)
Akumulator standardowy 1400 mAh (akumulator litowo-jonowy)
Czas pracy akumulatorów (cykl pracy 5-5-90, duża moc wyjściowa nadajnika, akumulator standardowy)
  • ok. 10 godzin (tryb analogowy)
  • ok. 12 godzin (tryb cyfrowy)
Stabilność częstotliwości ± 1,5 ppm
Impedancja anteny 50 Ω
Wymiary (wys. × szer. × gł.) (z akumulatorem, bez anteny)
  • 119,5×57×21mm (akumulator 1100 mAh)
  • 119,5×57×23mm (akumulator 1400 mAh)
  • 119,5×57×26mm (akumulator 1800 mAh)
Ciężar (z anteną i akumulatorem standardowym)
  • ok. 240 g (z akumulatorem1100 mAh)
  • ok. 260 g (z akumulatorem1100 mAh)
  • ok. 280 g (z akumulatorem 1800 mAh)
Wyświetlacz LCD 160 × 128 pikseli, 65.536 kolorów, 1,8 cala, 4 wiersze
Parametry robocze
Zakres temperatur roboczych -30 °C do +60 °C
Temperatura przechowywania -40 °C do +85 °C
Wyładowania elektrostatyczne
  • IEC 61000-4-2 (klasa 4)
  • ±8 kV (styk)
  • ±15 kV (powietrze)
Ochrona przed pyłem i wilgocia
  • IP67
Odporność na upadki i wibracje MIL-STD-810 C/D/E/F/G
Względna wilgotność powietrza MIL-STD-810 C/D/E/F/G
GPS (MD655G)
Czas do pierwszej lokalizacji pozycji (TTFF) zimny start < 1 minuta
Czas do pierwszej lokalizacji pozycji (TTFF) ciepły start < 10 sekund
Dokładność pozioma < 10 m
Nadajnik
Moc wyjściowa nadajnika VHF: 1 / 5 W / UHF: 1 / 4 W
Modulacja
  • 11 K0F3E przy 12,5 kHz
  • 14 K0F3E przy 20 kHz
  • 16 K0F3E przy 25 kHz
Cyfrowa modulacja 4FSK
  • 12,5 kHz (tylko dane): 7K60FXD
  • 12,5 kHz (dane i mowa): 7K60FXW
Sygnały zakłócające i zniekształcenia fali podstawowej
  • -36 dBm (< 1 GHz)
  • -30 dBm (> 1 GHz)
Ograniczenie modulacji
  • ±2,5 kHz przy 12,5 kHz
  • ±4,0 kHz przy 20 kHz
  • ±5,0 kHz przy 25 kHz
Tłumienie szumów
  • 40 dB przy 12,5 kHz
  • 43 dB przy 20 kHz
  • 45 dB przy 25 kHz
Moc kanału sąsiedniego
  • 60 dB przy 12,5 kHz
  • 70 dB przy 20/25 KHz
Czułość audio +1 dB do -3 dB
Nominalny współczynnik zniekształceń audio ≤ 3%
Typ cyfrowego vocodera AMBE +2™
Odbiornik
Czułość (analogowa)
  • 0,3 μV (12 dB SINAD)
  • 0,22 μV (typowa) (12 dB SINAD)
  • 0,4 μV (20 dB SINAD)
Czułość (cyfrowa) 0,3μV / BER 5%
  • Tłumienie kanału sąsiedniego
  • TIA-603
  • ETSI
  • 60 dB przy 12,5 kHz / 75 dB przy 20/25 kHz
  • 60 dB przy 12,5 kHz / 70 dB przy 20/25 kHz
  • Intermodulacja
  • TIA-603
  • ETSI
  • 70 dB przy 12,5 / 20 / 25 kHz
  • 65 dB przy 12,5 / 20 / 25 kHz
  • Tłumienie sygnałów zakłócających
  • TIA-603
  • ETSI
  • 70 dB przy 12,5 / 20 / 25 kHz
  • 70 dB przy 12,5 / 20 / 25 kHz
Stosunek sygnału do szumu (S/N)
  • 40 dB przy 12,5 kHz
  • 43 dB przy 20 KHz
  • 45 dB przy 25 kHz
Nominalny współczynnik zniekształceń audio ≤ 3 % (500 mW)
Nominalna moc wyjściowa audio 500 mW/td>
Przewodowa emisja zakłóceń < -57 dBm

Wszystkie informacje techniczne zostały fabrycznie przetestowane zgodnie z odpowiednimi standardami. Z powodu stałego rozwoju produktu zastrzega się możliwość wprowadzania zmian.

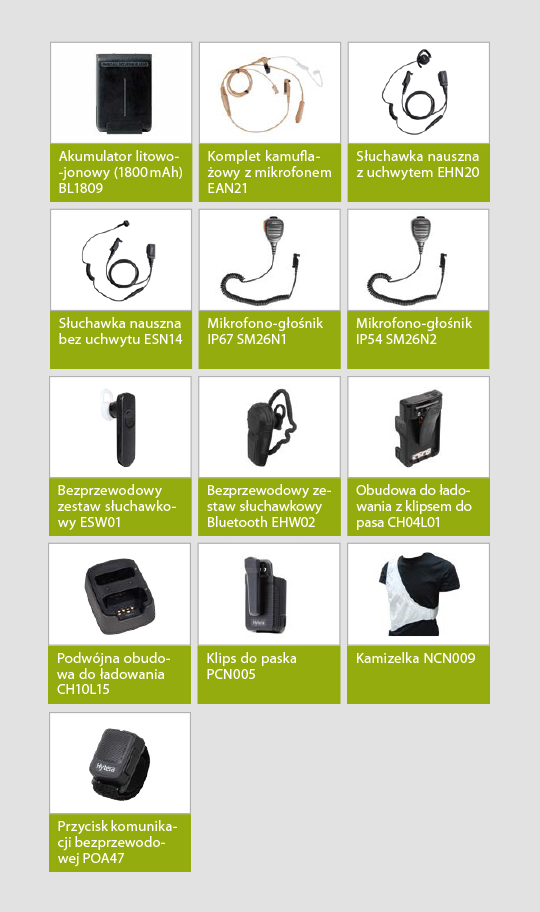

Wszechstronne akcesoria do szczególnych zadań (wybór)
