Hytera

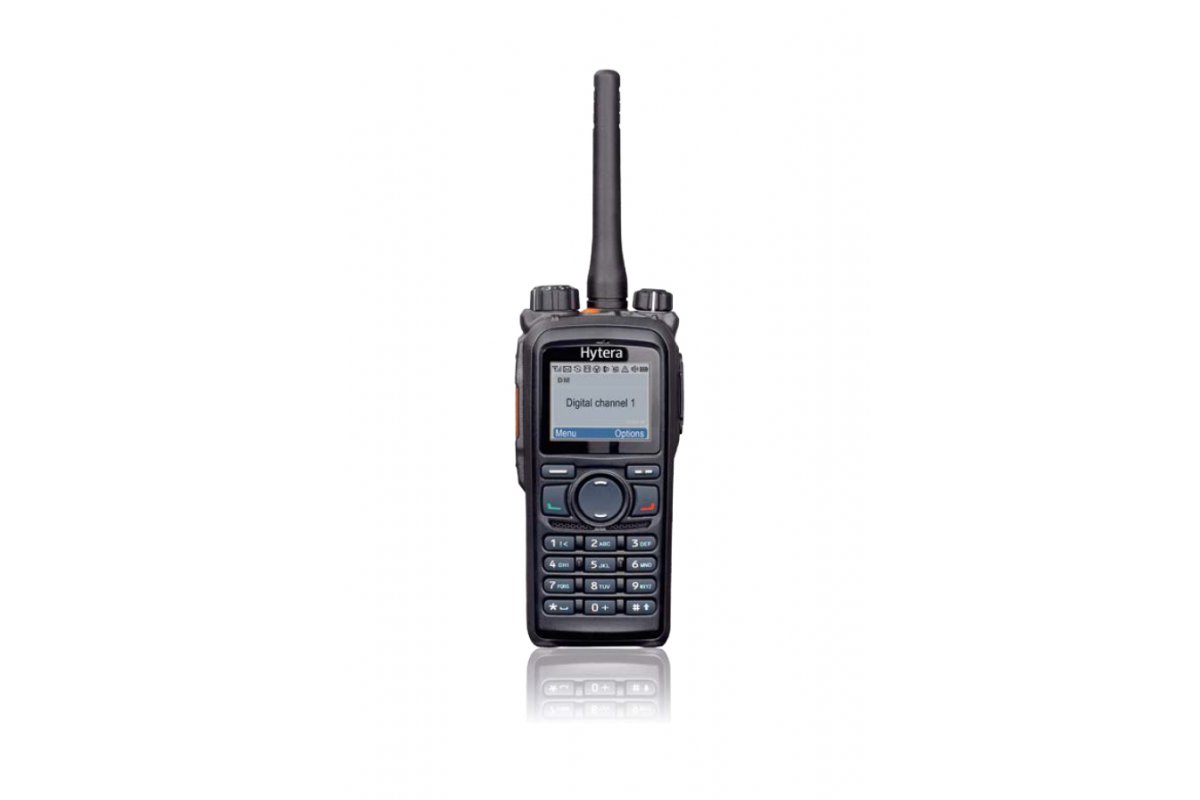

Radiotelefon cyfrowo-analogowy w standardzie ETSI DMR Hytera PD785

Urządzenia Hytera serii PD7 to postawienie na jakość od samego początku. Ta seria radiotelefonów wyróżnia się nie tylko solidną i niezawodną konstrukcją, ale także doskonałymi właściwościami w zakresie komunikacji głosowej i komplekso- wymi funkcjami PMR. Wybierz królewską klasę radiotelefonów doręcznych DMR - serię PD7.


Główne cechy

Łatwa w użytkowaniu konstrukcja
Od modelu PD705, wyróżniającego się solidną obudową, aż po model PD785 z dużym kolorowym wyświetlaczem i pełną klawiaturą: ta seria urządzeń wyróżnia się łatwą w użytkowaniu konstrukcją, wyważonymi parametrami oraz szeroką ofertą funkcji.

Efektywne wykorzystanie spektrum częstotliwości
Serię PD7 można użytkować w trybie bezpośrednim TDMA oraz w trybie pseudo-
-trunking. Obłożenie dostępnej szerokości pasma podwójną liczbą kanałów powoduje znaczne odciążenie przy zastosowaniu systemów łączności radiowej DMR w porównaniu z analogowymi systemami łączności radiowej w przypadku postępującego braku częstotliwości.

Uniwersalne zastosowanie – obsługuje cyfrowe i analogowe tryby pracy
Radiotelefony serii PD7 dysponują zarówno analogowym, jak i cyfrowym trybem pracy i są kompatybilne z analogowymi systemami radiokomunikacji, co znacznie ułatwia przejście do wieku cyfryzacji.
Oprócz tradycyjnego systemu radiowego (DMR Tier II), radiotelefony obsługują także analogowy system łączności dyspozytorskiej zgodnie z MPT1327 oraz system łączności dyspozytorskiej DMR. Ponadto może on być używany w systemach Hytera XPT i systemach simulcast.

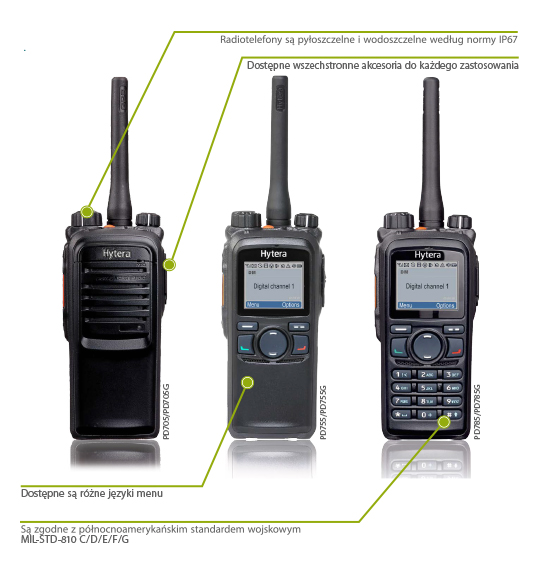

Hytera PD705 / PD755 / PD785


Pozostałe funkcje (wybór)

-Wszechstronne połączenia głosowe: połączenie indywidualne, grupowe, do wszystkich, alarmowe
-Każdy radiotelefon jest również dostępny w wersji z GPS. Obsługa aplikacji GIS w rodzaju AVL i telemetrii oraz wskazywanie odległości i kierunku innych radiotelefonów z GPS (PD705G i PD785G).
-Usługi transmisji danych: wiadomości tekstowe, grupowe wiadomości tekstowe, sterowanie przez API
-Szyfrowanie kluczami 40-bitowymi zgodnie z DMRA lub opcjonalnie 128- lub 256-bitowymi.
-Różne analogowe tryby wybierania: HDC1200, DTMF, wybieranie 2- i 5-tonowe, metodą squelch, połączenia tonowe CTCSS / CDCSS
-Połączenia alarmowe, alarm Man Down (opcjonalny) oraz funkcja samotnego pracownika.
-Funkcja wibracji
-Usługi dodatkowe, Radio Check, Remote Monitor, Call Alert, Radio Disable/Enable
-Funkcje One-Touch (obejmują wiadomości tekstowe, połączenie głosowe i usługi dodatkowe)
-Skanowanie (analogowe, cyfrowe lub mieszane)
-Automatyczna zmiana przemiennika (roaming) w systemach IP-Multi-Site
-Możliwość aktualizacji oprogramowania zapewnia nowe cechy użytkowe. Poprzez zmianę oprogramowania układowego możliwe jest uaktywnienie innych cyfrowych i analogowych trybów pracy.






Radiotelefony Hytera DMR są w pełni zgodne z normą DMR     ETSI-TS102 361.

Potwierdzeniem są niezależne testy interoperacyjności przeprowadzone przez Stowarzyszenie DMR (DMR Association).

Certyfikaty do pobrania ze strony Stowarzyszenia DMR








Ogólna specyfikacja



Dane ogólne
Zakres częstotliwości VHF: 136 – 174 MHz / UHF: 400 – 470 MHz
Obsługiwane tryby pracy • DMR Tier II (ETSI TS 102 361-1/2/3)
• Simulcast
• XPT Digital Trunking
• DMR Tier III (ETSI TS 102 361-1/2/3/4)
• Analogowy, MPT 1327
Liczba kanałów 1024
Liczba stref 16 (PD705), 64 (PD755/PD785,
każdy z maksymalnie 16 kanałami)
Raster kanałowy 12,5 / 20 / 25 kHz (analogowy)
12,5 kHz (cyfrowy)
Napięcie robocze 7,4 V (nominalne)
Akumulator  standardowy 2000 mAh (akumulator litowo-jonowy)
Czas pracy akumulatorów (analogowy, cykl pracy 5-5-90, duża moc wyjściowa nadajnika, akumulator standardowy) VHF: ok. 11 godzin / 10 godzin (GPS) UHF: ok. 13,5 godziny / 12 godzin (GPS)
Czas pracy akumulatorów (cyfrowy, cykl pracy 5-5-90, duża moc wyjściowa nadajnika, akumulator standardowy) VHF: ok. 13,5 godziny / 12 godzin (GPS) UHF: ok. 15,5 godziny / 14 godzin (GPS)
Stabilność częstotliwości ±1,5 ppm
Impedancja anteny 50 Ω
Wymiary (wys. × szer. × gł.) (bez anteny, z akumulatorem standardowym) 125 × 55 × 35 mm (PD705)
125 × 55 × 37 mm (PD755 / PD785)
Masa (z anteną i akumulatorem standardowym) ok. 335 g (PD705)
ok. 355 g (PD755/PD785)
Programowalne przyciski 3 (PD705)
5 + klawisze numeryczne (PD755 / PD785)
Wyświetlacz LCD (PD755 / PD785) 160 × 128 pikseli, 65.536 kolorów,
1,8 cala, 4 wiersze
Warunki otoczenia
Zakres temperatur roboczych - 30°C do + 60°C
Temperatura przechowywania - 40°C do + 85°C
Wyładowania elektrostatyczne IEC 61000-4-2 (klasa 4),
±8 kV (styk), ±15 kV (powietrze)
Ochrona przed pyłem i wilgocią IP67
Odporność na upadki i wibracje MIL-STD-810 C / D / E / F/ G
Względna wilgotność powietrza MIL-STD-810 C / D / E / F/ G
GPS (opcja)
Czas do pierwszej lokalizacji pozycji (TTFF) < 1 minuta (zimny start)
< 10 sekund (ciepły start)
Dokładność pozioma < 10 m
Nadajnik
Moc nadawcza VHF: 1 / 5 W / UHF: 1 / 4 W
Modulacja 11 K0F3E przy 12,5 kHz
14 K0F3E przy 20 kHz
16 K0F3E przy 25 kHz
Cyfrowa modulacja 4FSK 12,5 kHz (tylko dane): 7K60FXD 12,5 kHz (dane i mowa): 7K60FXW
Sygnały zakłócające i zniekształce- nia fali podstawowej - 36 dBm (< 1 GHz)
- 30 dBm (> 1 GHz)
Ograniczenie modulacji ±2,5 kHz przy 12,5 kHz
±4,0 kHz przy 20 kHz
±5,0 kHz przy 25 kHz
Odstęp od poziomu szumów własnych 40 dB przy 12,5 kHz
43 dB przy 20 kHz
45 dB przy 25 kHz
Tłumienie kanału sąsiedniego 60 dB przy 12,5 kHz / 70 dB przy 20/25 kHz
Czułość audio +1 dB do -3 dB
Współczynnik zniekształceń audio ≤ 3%
Typ wokodera cyfrowego AMBE +2™
Odbiornik
Czułość  (analogowa) 0,3 μV (12 dB SINAD)
0,22 μV (typowa) (12 dB SINAD)
0,4 μV (20 dB SINAD)
Czułość (cyfrowa) 0,3 μV / BER 5%
Tłumienie kanału sąsiedniego
TIA-603 ETSI
60 dB przy 12,5 kHz / 70 dB przy 20 / 25 kHz
60 dB przy 12,5 kHz / 70 dB przy 20 / 25 kHz
Intermodulacja
TIA-603 ETSI
70 dB przy 12,5 / 20 / 25 kHz
65 dB przy 12,5 / 20 / 25 kHz
Tłumienie sygnałów zakłócających
TIA-603 ETSI
70 dB przy 12,5 / 20 / 25 kHz
70 dB przy 12,5 / 20 / 25 kHz
Stosunek sygnału do szumu (S/N) 40 dB przy 12,5 kHz
43 dB przy 20 kHz
45 dB przy 25 kHz
Nominalna moc wyjściowa audio 0,5 W
Współczynnik zniekształceń audio ≤ 3%
Czułość audio +1 dB do -3 dB
Przewodowa emisja zakłóceń < -57 dBm

Wszystkie informacje techniczne zostały fabrycznie przetestowane zgodnie z odpowiednimi standardami. Z powodu stałego rozwoju produktu zastrzega się możliwość wprowadzania zmian.


Zakres dostawy:

Zakres dostawy

Dostępne akcesoria (wybór):

Dostępne akcesoria (wybór)


Zawartość opakowania:



˃ radiotelefon Hytera PD785

˃ Antena standardowa (UHF lub VHF)

˃ Podstawka do szybkiego ładowania (opcjonalna)

˃ Zasilacz do podstawki ładującej (opcjonalny)

˃ Klips do paska

˃ Opaska na rękę
