Opis produktu

Hytera radiotelefony

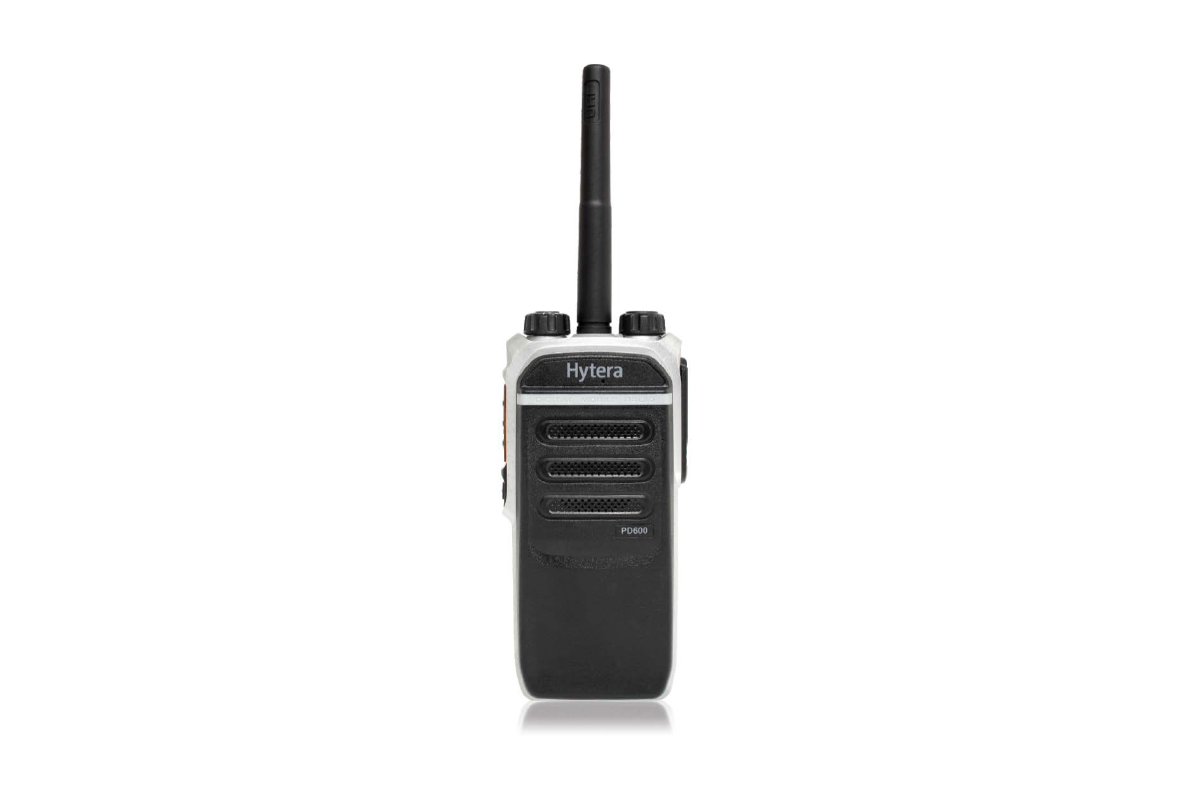

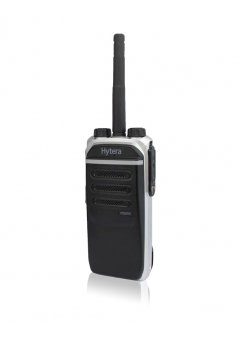

Radiotelefon cyfrowo-analogowy w standardzie ETSI DMR Hytera PD605


Seria PD6 Hytera to świeży powiew w komunikacji radiowej. Lekka metalowa obudowa oraz obsługa łączności cyfrowej i analogowej sprawiają, że radiotelefony przenośne z serii PD6 to idealne urządzenia dla profesjonalistów oczekujących pewnej i niezawodnej łączności.

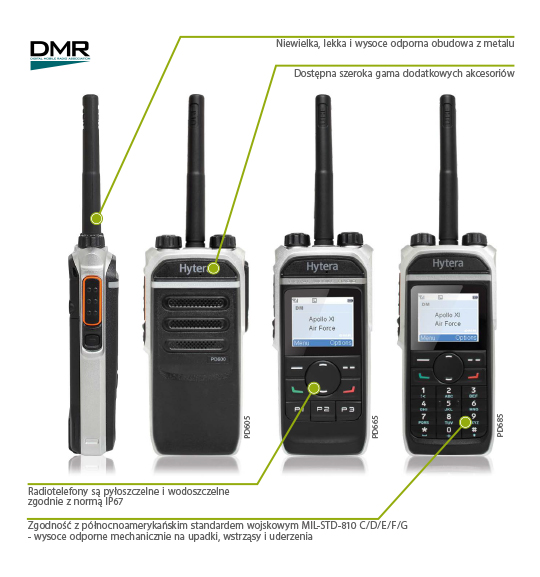

PD605, PD665, PD685

Główne cechy


Małe, lekkie, smukłe i wytrzymałe

Radiotelefony z serii PD6 mają tylko 27 mm grubości i są szczególnie kompaktowe. Obudowy wykonane są z wysokiej jakości stopów metali oraz aluminium i ważą tylko 290 g (PD605) lub 310 g (PD655/PD685), co zapewnia wysoki komfort noszenia nawet podczas długich operacji. Radiotelefony są wodo i pyłoszczelne (norma IP67) co umożliwia ich wykorzystywanie w każdych warunkach.

Długi czas pracy akumulatorów

Dostarczane akumulatory litowo-jonowe 1500 mAh zapewniają radiotelefonom doręcznym z serii PD6 co najmniej 16-godzinny czas działania w trybie cyfrowym. Natomiast z dostępnym opcjonalnie akumulatorem 2000 mAh nawet do 20 godzin.

Szczególne wykorzystanie spektrum częstotliwości

Seria PD6 może być używana w trybach TDMA Direct Mode i Pseudo Trunk. Obłożenie dostępnej szerokości pasma podwójną liczbą kanałów powoduje znaczne odciążenie przy zastosowaniu systemów łączności radiowej DMR. Jest to szczególnie ważne w przypadku postępującego braku dostępnych częstotliwości. Dodatkowy kanał umożliwia także skorzystanie z dodatkowych funkcji, np: transmisja danych GPS.

Rozszerzony zakres częstotliwości

Zakres częstotliwości UHF obejmuje pracę od 400 MHz do aż 527 MHz.

Obsługa analogowej i cyfrowej łączności radiowej

Seria PD6 została stworzona zgodnie ze standardem ETSI dla cyfrowej łączności radiowej Digital Mobile Radio (DMR). Radiotelefony doręczne są zgodne z konwencjonalnym standardem DMR i mogą być dodatkowo używane w trybie analogowym. Sprawia to, że radiotelefony z serii PD6 są idealnym wyborem przy przejściu do cyfrowej łączności radiowej.

Pozostałe funkcje (wybór)

- Każdy radiotelefon z serii PD6 jest dostępny również w wersji z GPS. Wersje z GPS obsługują aplikacje AVL.
- Szyfrowanie algorytmem szyfrującym ARC4 (40 bitów) według DMRA lub opcjonalnymi algorytmami AES128 i AES256 (128 i 256 bitów)
- Interfejs rozszerzeń dla aplikacji
- Funkcja Man-Down i czujnik bezruchu (opcjonalnie)
- Funkcja wypożyczania
- Wszechstronne połączenia głosowe: połączenie indywidualne, połączenie grupowe, połączenie do wszystkich, połączenie alarmowe.




Radiotelefony Hytera DMR są w pełni zgodne z normą DMR  ETSI-TS102 361.

Potwierdzeniem są niezależne testy interoperacyjności przeprowadzone przez Stowarzyszenie DMR (DMR Association).

Certyfikaty do pobrania ze strony Stowarzyszenia DMR




Ogólna specyfikacja


Dane ogólne
Zakres częstotliwości
  • VHF: 136 – 174 MHz
  • UHF: 400 – 527 MHz
Obsługiwane tryby pracy
  • DMR Tier II według ETSI TS 102 361-1/2/3
  • Simulcasty
  • XPT Digital Trunking
  • Analogowy
Liczba kanałów 1024
Liczba stref 3 (PD605), 64 (PD665 / PD685)
Raster kanałowy
  • 12,5 / 20 / 25 kHz (analogowy)
  • 12,5 kHz (cyfrowy)
Napięcie robocze 7,4 V (nominalne)
Akumulator standardowy 1500 mAh (akumulator litowo-jonowy)
Czas pracy akumulatorów (cykl pracy 5-5-90, duża moc wyjściowa nadajnika, akumulator standardowy)
  • ok. 11 godzin (tryb analogowy)
  • ok. 16 godzin (tryb cyfrowy) przy 1500 mAh
  • ok. 20 godzin (tryb cyfrowy) przy 2000 mAh
Stabilność częstotliwości ±0,5 ppm
Impedancja anteny 50 Ω
Wymiary (wys. × szer. × gł.)(bez anteny)
  • 119 × 54 × 27 mm (PD605)
Masa (z anteną i akumulatorem standardowym) ok. 290 g (PD605)
Programowalne przyciski 1
Warunki środowiskowe
Zakres temperatur roboczych -30 °C do +60 °C
Temperatura przechowywania -40 °C do +85 °C
Wyładowania elektrostatyczne IEC 61000-4-2 (klasa 4), ±8 kV (styk), ±15 kV (powietrze)
Ochrona przed pyłem i wilgocia
  • IP67
Odporność na upadki i wibracje MIL-STD-810 C/D/E/F/G
Względna wilgotność powietrza MIL-STD-810 C/D/E/F/G
GPS (opcjonalnie)
Czas do pierwszej lokalizacji pozycji (TTFF) zimny start < 1 minuta
Czas do pierwszej lokalizacji pozycji (TTFF) ciepły start < 10 sekund
Dokładność pozioma < 10 m
Nadajnik
Moc nadawcza
  • VHF: 1 / 5 W
  • UHF: 1 / 4 W
Modulacja
  • 11 K0F3E przy 12,5 kHz
  • 14 K0F3E przy 20 kHz
  • 16 K0F3E przy 25 kHz
Cyfrowa modulacja 4FSK
  • 12,5 kHz (tylko dane): 7K60FXD
  • 12,5 kHz (dane i mowa): 7K60FXW
Sygnały zakłócające i zniekształcenia fali podstawowej
  • -36 dBm (< 1 GHz)
  • -30 dBm (> 1 GHz)
Ograniczenie modulacji
  • ±2,5 kHz przy 12,5 kHz
  • ±4,0 kHz przy 20 kHz
  • ±5,0 kHz przy 25 kHz
Odstęp od poziomu szumów własnych
  • 40 dB przy 12,5 kHz
  • 43 dB przy 20 kHz
  • 45 dB przy 25 kHz
Tłumienie kanału sąsiedniego
  • 60 dB przy 12,5 kHz
  • 70 dB przy 20/25 KHz
Czułość audio +1 dB do -3 dB
Współczynnik zniekształceń audio ≤ 3%
Typ Digital-Vocoder AMBE +2™
Odbiornik
Czułość (analogowa)
  • 0,22 μV (12 dB SINAD)
  • 0,22 μV (typowa) (12 dB SINAD)
  • 0,4 μV (20 dB SINAD)
Czułość (cyfrowa) 0,22μV / BER 5%
  • Tłumienie kanału sąsiedniego
  • TIA-603
  • ETSI
  • 60 dB przy 12,5 kHz / 70 dB przy 20/25 kHz
  • 60 dB przy 12,5 kHz / 70 dB przy 20/25 kHz
  • Intermodulacja
  • TIA-603
  • ETSI
  • 70 dB przy 12,5 / 20 / 25 kHz
  • 65 dB przy 12,5 / 20 / 25 kHz
  • Tłumienie sygnałów zakłócających
  • TIA-603
  • ETSI
  • 70 dB przy 12,5 / 20 / 25 kHz
  • 70 dB przy 12,5 / 20 / 25 kHz
Stosunek sygnału do szumu (S/N)
  • 40 dB przy 12,5 kHz
  • 43 dB przy 20 kHz
  • 45 dB przy 25 kHz
Moc wyjściowa audio 0,5 W
Współczynnik zniekształceń audio ≤ 3%
Czułość audio +1 dB do -3 dB
Przewodowa emisja zakłóceń < -57 dBm

Wszystkie informacje techniczne zostały fabrycznie przetestowane zgodnie z odpowiednimi standardami. Z powodu stałego rozwoju produktu zastrzega się możliwość wprowadzania zmian.


Standardowy zakres dostawy



Standardowy zakres dostawy

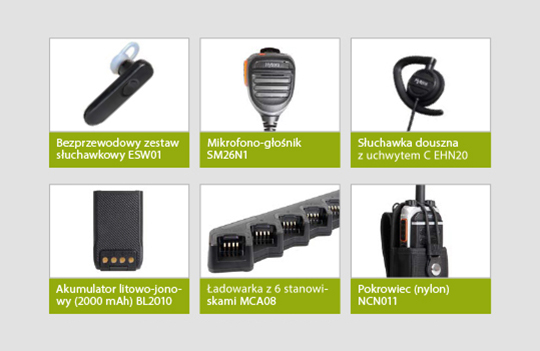

Dostępne akcesoria (wybór):



Dostępne akcesoria (wybór)

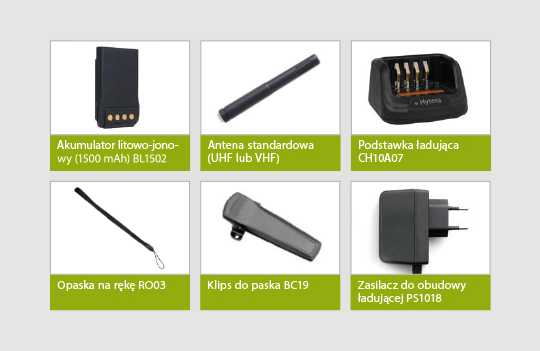

Zawartość opakowania:



˃ radiotelefon Hytera PD605

˃ akumulator 1.500mAh Li-Ion BL1502

˃ antena standardowa (UHF lub VHF)

˃ postawka ładująca CH10A07

˃ opaska na rękę RO03

˃ klips do paska BC19

˃ zasilacz do obudowy ładującej PS1018
