Opis produktu

Hytera

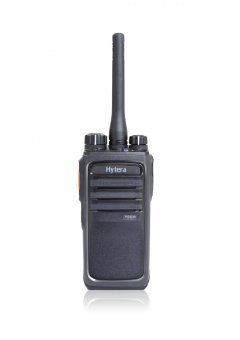

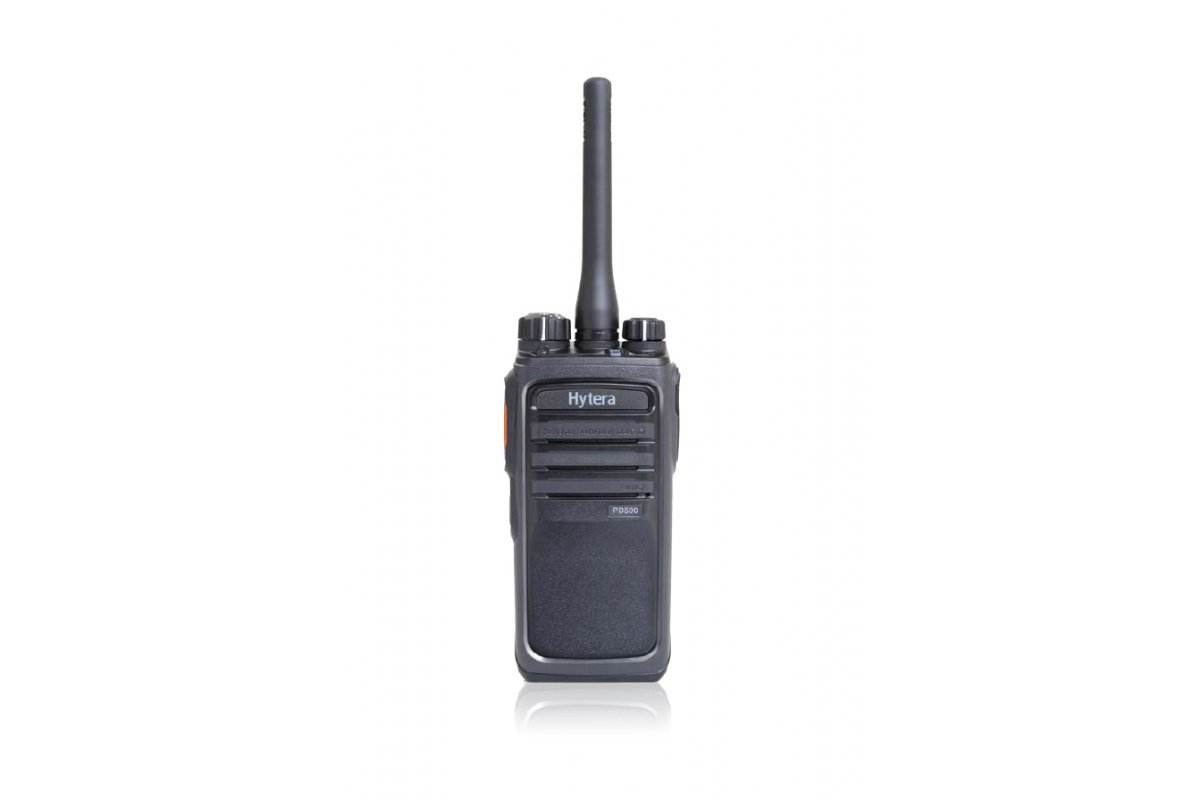

Radiotelefony cyfrowo-analogowy w standardzie ETSI DMR Hytera PD505

Seria PD5 Hytera przekonuje kompaktowym wzornictwem, zakresem funkcji oraz konkurencyjną ceną. Dzięki obsłudze łączności cyfrowej i analogowej seria PD5 jest optymalnym urządzeniem wprowadzającym do profesjonalnej cyfrowej łączności radiowej.



Główne cechy

Kompaktowe, lekkie i proste w obsłudze
Radiotelefony z serii PD5 posiadają bardzo ergonomiczną i prostą obsługę. Ciężar wynoszący tylko 260 g (PD505) lub 280 g (PD565) zapewnia urządzeniom z serii PD5 wysoki komfort noszenia.

Nadzwyczajna jakość rozmów
Połączenie zastosowania kodeków wąskopasmowych i cyfrowych technologii korek- cji błędów, gwarantuje urządzeniom z serii PD5 znakomitą jakość rozmowy nawet w głośnym otoczeniu oraz na granicy obszaru zasięgu łączności radiowej.

Długi czas pracy akumulatorów
Dostarczany akumulator litowo-jonowy (1500 mAh) zapewnia co najmniej 16-godzinny czas działania w trybie cyfrowym (cykl roboczy 5-5-90). Natomiast z dostępnym opcjonalnie akumulatorem 2000 mAh nawet do 20 godzin.

Obsługa analogowej i cyfrowej łączności radiowej
Seria PD5 została stworzona zgodnie ze standardem ETSI dla cyfrowej łączności radiowej Digital Mobile Radio (DMR). Radiotelefony doręczne są zgodne z konwencjonalnym standardem DMR i mogą być dodatkowo używane w trybie analogowym. Sprawia to, że radiotelefony z serii PD5 są idealnym wyborem przy przejściu do cyfrowej łączności radiowej.

Radiowa łączność pseudo-trankingowa
Opatentowana radiowa łączność pseudo-trankingowa pozwala na dynamiczne wykorzystanie przez radiotelefony szczelin czasowych częstotliwości. Radiotelefony mogą jednocześnie używać w konwencjonalnym trybie DMR obydwie szczeliny czasowe w trybach DMO (bezpośredni) i RMO (z przemiennikiem). Zapewnia to efektywne wykorzystanie częstotliwości.


Hytera PD505 / PD565



Pozostałe funkcje (wybór)
-Funkcje One-Touch do szybkiego wywoływania zaprogramowanych wiadomości tekstowych, połączeń głosowych i funkcji dodatkowych
-Obsługa wielu rozszerzonych trybów sygnalizacji, między innymi HDC1200, sygnalizacji 2-tonowej i 5-tonowej do lepszej integracji ze stosowanymi analogowymi flotami radiotelefonów
-Szyfrowanie podstawowe Hytera (40 bitów) w trybie cyfrowym
-Funkcja Scrambler w trybie analogowym
-Funkcja wypożyczania
-Wszechstronne połączenia głosowe: połączenie indywidualne, połączenie grupo- we, połączenie do wszystkich, transmisja danych
-Serwis danych DMRA
-Aktywacja i dezaktywacja radiotelefonu drogą radiową (Enable/Disable), funkcja Priority Interrupt i Remote Monitor (opcjonalnie - dekodowanie)







Radiotelefony Hytera DMR są w pełni zgodne z normą DMR     ETSI-TS102 361.

Potwierdzeniem są niezależne testy interoperacyjności przeprowadzone przez Stowarzyszenie DMR (DMR Association).

Certyfikaty do pobrania ze strony Stowarzyszenia DMR








Ogólna specyfikacja:


Dane ogólne
Zakres częstotliwości VHF: 136 – 174 MHz
UHF: 400 – 470 MHz
Obsługiwane tryby pracy • DMR Tier II
według ETSI TS 102 361-1/2/3
• Simulcast
• Analogowy
Liczba kanałów 256 (PD505) / 512 (PD565)
Liczba stref 16 (PD505) / 32 (PD565)
Raster kanałowy 12,5 / 20 / 25 kHz (analogowy)
12,5 kHz (cyfrowy)
Napięcie robocze 7,4 V (nominalne)
Akumulator  standardowy 1500 mAh (akumulator litowo-jonowy)
Czas pracy akumulatorów (cykl pracy 5-5-90, duża
moc wyjściowa nadajnika, akumu- lator standardowy)
ok. 11 godzin (tryb analogowy) ok. 16 godzin (tryb cyfrowy) przy 1500 mAh
ok. 20 godzin (tryb cyfrowy) przy 2000 mAh
Stabilność częstotliwości ± 0,5 ppm
Impedancja anteny 50 Ω
Wymiary (wys. × szer. × gł.) (bez anteny) 115 × 54 × 27 mm (PD505)
115 × 54 × 27 mm (PD565)
Ciężar ok. 260 g (PD505) ok. 280 g (PD565)
Programowalne przyciski 1 (PD505)
6 (PD565)
Wyświetlacz LCD (PD565) monochromatyczny wyświetlacz LCD, 3 wiersze
Nadajnik
Moc nadawcza VHF: 1 / 5 W / UHF: 1 / 4 W
Modulacja 11 K0F3E przy 12,5 kHz
14 K0F3E przy 20 kHz
16 K0F3E przy 25 kHz
Cyfrowa modulacja 4FSK 12,5 kHz (tylko dane): 7K60FXD 12,5 kHz (dane i mowa): 7K60FXW
Sygnały zakłócające i zniekształce- nia fali podstawowej - 36 dBm (< 1 GHz)
- 30 dBm (> 1 GHz)
Ograniczenie modulacji ± 2,5 kHz przy 12,5 kHz
± 4,0 kHz przy 20 kHz
± 5,0 kHz przy 25 kHz
Odstęp od poziomu szumów własnych 40 dB przy 12,5 kHz
43 dB przy 20 kHz
45 dB przy 25 kHz
Tłumienie kanału sąsiedniego 60 dB przy 12,5 kHz 70 dB przy 20/25 KHz
Czułość audio + 1 dB do - 3 dB
Współczynnik zniekształceń audio ≤ 3 %
Typ Digital-Vocoder AMBE +2™
Odbiornik
Czułość  (analogowa) 0,22 μV (12 dB SINAD)
0,22 μV (typowa) (12 dB SINAD)
0,4 μV (20 dB SINAD)
Czułość (cyfrowa) 0,22 μV / BER 5 %
Tłumienie kanału sąsiedniego
TIA-603 ETSI
60 dB przy 12,5 kHz/70 dB przy 20/25 kHz
60 dB przy 12,5 kHz/70 dB przy 20/25 kHz
Intermodulacja
TIA-603 ETSI
70 dB przy 12,5 / 20 / 25 kHz
65 dB przy 12,5 / 20 / 25 kHz
Tłumienie sygnałów zakłócających
TIA-603 ETSI
70 dB przy 12,5 / 20 / 25 kHz
70 dB przy 12,5 / 20 / 25 kHz
Stosunek sygnału do szumu (S/N) 40 dB przy 12,5 kHz
43 dB przy 20 kHz
45 dB przy 25 kHz
Moc wyjściowa audio 0,5W
Współczynnik zniekształceń audio ≤ 3 %
Czułość audio + 1 dB do - 3 dB
Przewodowa emisja zakłóceń < - 57 dBm
Warunki  środowiskowe
Zakres temperatur roboczych - 30 °C do + 60 °C
Temperatura przechowywania - 40 °C do + 85 °C
Wyładowania elektrostatyczne IEC 61000-4-2 (klasa 4),
± 8 kv (kontakt), ± 15 kv (powietrze)
Ochrona przed pyłem i wilgocią IP54
Odporność na upadki i wibracje MIL-STD-810 C/D/E/F/G
Względna wilgotność powietrza MIL-STD-810 C/D/E/F/G

Wszystkie informacje techniczne zostały fabrycznie przetestowane zgodnie z odpowiednimi standardami. Z powodu stałego rozwoju produktu zastrzega się możliwość wprowadzania zmian.

Standardowy zakres dostawy:

Standardowy zakres dostawy



Dostępne akcesoria (wybór):

Dostępne akcesoria (wybór)




Zawartość opakowania:



˃ radiotelefon Hytera PD505

˃ Akumulator litowo-jonowy

˃ Antena standardowa (UHF lub VHF)

˃ Podstawka do szybkiego ładowania (opcjonalna)

˃ Zasilacz do podstawki ładującej (opcjonalny)

˃ Klips do paska

˃ Opaska na rękę
