Opis produktu

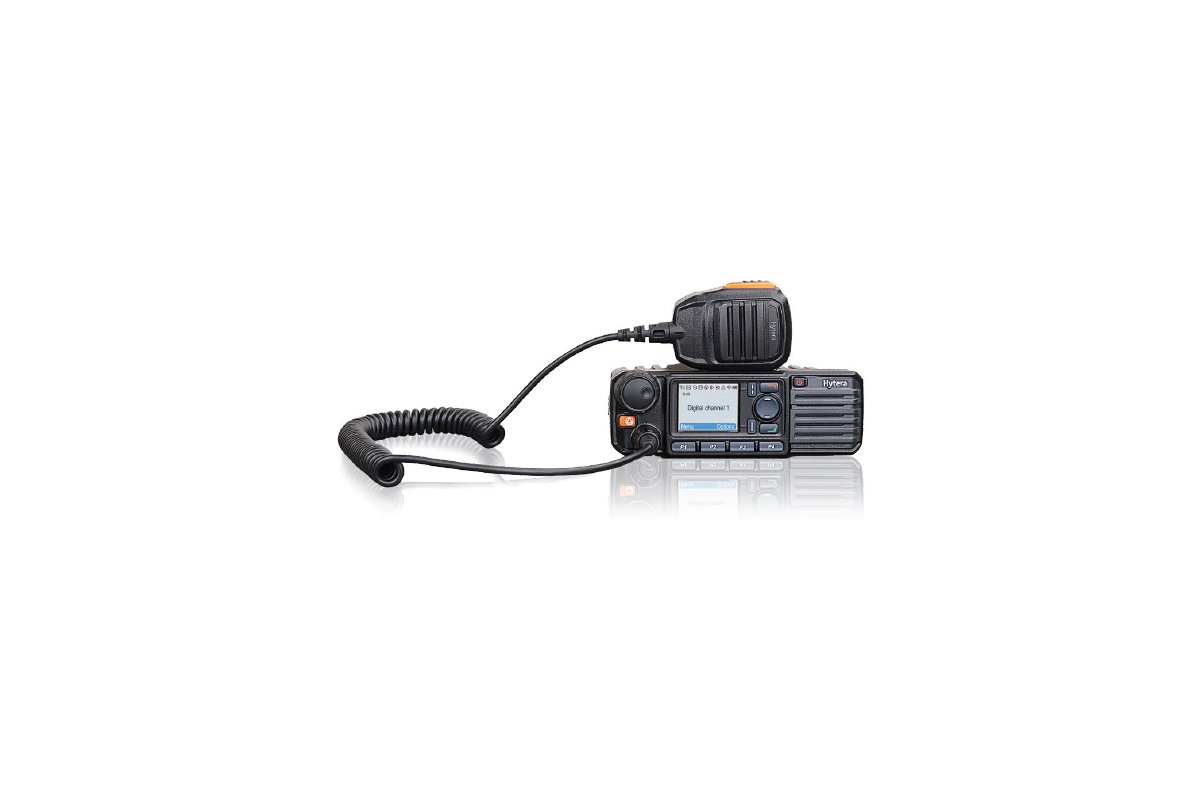

Radiotelefony cyfrowo-analogowy w standardzie ETSI DMR Hytera MD785


Przewoźne radiotelefony DMR MD785 i MD785G oferują wszechstronne funkcje cyfrowe umożliwiające wymianę informacji w każdej sytuacji.

Ergonomiczne wzornictwo, prosta obsługa interfejsu użytkownika i niezwykła jakość sprawiają, że są idealnym rozwiązaniem do zastosowań komunikacyjnych służącym do optymalizacji wydajności przedsiębiorstwa lub umożliwiającym natychmiastowe reagowanie w sytuacjach alarmowych.



Główne cechy

Wyśmienita transmisja mowy
Dzięki jednoczesnemu zastosowaniu kodeków wąskopasmowych i cyfrowej korekcji błędów, MD785 / MD785G oferuje znakomitą jakość audio także w głośnym otoczeniu oraz na granicy obszaru zasięgu łączności radiowej.

Uniwersalne zastosowanie – obsługuje cyfrowe i analogowe tryby pracy
Radiotelefon MD785/MD785G dysponuje zarówno analogowym, jak i cyfrowym trybem pracy i jest kompatybilny z analogowymi systemami radiokomunikacji, co
znacznie ułatwia przejście do wieku cyfryzacji. Oprócz tradycyjnego systemu radiowego (DMR Tier II) radiotelefon obsługuje także analogowy system łączności dyspozytorskiej zgodnie z MPT1327 oraz system łączności dyspozytorskiej DMR. Ponadto może on być używany w systemach Hytera XPT.

Efektywne wykorzystanie spektrum częstotliwości
Technika TDMA pozwala MD785/MD785G na wykorzystanie dostępnej szerokości pasma podwójną liczbą kanałów. Umożliwia to znaczne odciążenie w przypadku niewielkiej liczby częstotliwości oraz zwiększa pojemność systemu.

Niezawodność i jakość
MD785/MD785G jest zgodny z normami MIL-STD-810 C/D/E/F/G oraz posiada stopień ochrony IP54 co zapewnia wysoką niezawodność w trudnych warunkach.

Wszechstronna funkcjonalność
Oprócz klasycznych funkcji komunikacyjnych MD785/MD785G jest wyposażony w liczne dodatkowe funkcje cyfrowe i funkcje opcjonalne, m.in. w wiadomości tekstowe, pozycjonowanie GPS (wersja MD785G) i funkcję samotny pracownik.

Szeroka gama rozszerzeń
Zakres funkcji MD785/MD785G umożliwia dodawanie nowych funkcji przy użyciu płytek rozszerzeń. Do interfejsu można dodawać aplikacje stworzone przez partnerów oraz podłączać nowe akcesoria.

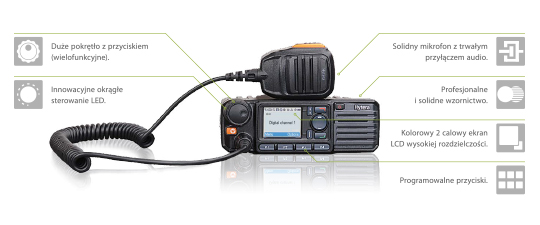

Intuicyjny interfejs i obsługa przycisków
Wyświetlacz LCD wysokiej rozdzielczości zapewnia dobrą czytelność również w trudnych warunkach oświetlenia. Duża klawiatura i ergonomiczne programowalne przyciski zapewniają wydajną i produktywną komunikację.

Możliwość aktualizacji oprogramowania
Możliwość aktualizacji oprogramowania zapewnia nowe cechy użytkowe. Dzięki zmianie oprogramowania sprzętowego można aktywować inne cyfrowe i analogowe tryby pracy bez konieczności zakupu nowego radiotelefonu - cyfrowy tryb trunkingowy DMR Tier III lub analogowy MPT1327.

Hytera MD785


Funkcje (wybór)

Szyfrowanie cyfrowe
Szyfrowanie danych i głosu algorytmem szyfrującym ARC4 (40 bitów) zgodnym z DMRA lub opcjonalnymi algorytmami AES128 i AES256 (128 i 256 bitów) zapewnia bezpieczną komunikację

Wszechstronna transmisja mowy
Dzięki cyfrowej transmisji mowy MD785/MD785G oferuje różne rodzaje transmisji mowy, m.in. połączenia indywidualne, połączenia grupowe i jednoczesną komunikację ze wszystkimi użytkownikami.

Usługi transmisji danych
MD785/MD785G oferuje usługi transmisji danych, takie jak wysyłanie wiadomości tekstowych i wiadomości grupowych.

GPS (MD785G)
MD785G obsługuje pozycjonowanie GPS i wysyłanie współrzędnych lokalizacyjnych GPS w formie wiadomości tekstowych. Dodatkowo można również ustalić odległość i pozycję innych radiotelefonów wyposażonych w funkcję GPS w systemie łączności radiowej DMR.

Roaming
MD785/MD785G obsługuje automatyczne przełączanie się pomiędzy przemiennikami (roaming) w sieciach DMR pracujących w trybie multisite.

Usługi dodatkowe
MD785/MD785G udostępniają różne usługi jak na przykład Radio Check (sprawdzenie statusu), Remote Monitor (zdalny odsłuch) i Call Alert (połączenie alarmowe).

Różne analogowe typy sygnalizacji
MD785/MD785G standardowo obsługuje sygnalizację 5-Tone, 2-Tone, HDC1200 oraz CTCSS/CDCSS.

Różne języki interfejsu użytkownika
m. in. niemiecki, angielski, francuski, hiszpański, polski, włoski, rosyjski, turecki, chiński uproszczony tradycyjny, koreański.

Połączenia alarmowe
MD785/MD785G oferuje różne opcje awaryjne jak na przykład połączenie alarmowe.

Wydajny głośnik
Czysty dźwięk MD785/MD785G zapewnia wydajny, wbudowany głośnik o mocy 5 watów. Możliwe jest także podłączenie dodatkowego, zewnętrznego głośnika.




Radiotelefony Hytera DMR są w pełni zgodne z normą DMR    ETSI-TS102 361.

Potwierdzeniem są niezależne testy interoperacyjności przeprowadzone przez Stowarzyszenie DMR (DMR Association).

Certyfikaty do pobrania ze strony Stowarzyszenia DMR





Ogólna specyfikacja:

Dane ogólne
Zakres częstotliwości
  • VHF: 136 – 174 MHz
  • UHF: 400 – 470 MHz
Obsługiwane tryby pracy
  • DMR Tier II według ETSI TS 102 361-1/2/3
  • Simulcast
  • XPT Digital Trunking
  • DMR Tier III według ETSI TS 102 361-1/2/3/4
  • Analogowy, MPT 1327
Liczba kanałów 1024
Liczba stref 64 (każdy z maksymalnie 16 kanałami)
Raster kanałowy
  • 12,5 / 20 / 25 kHz (analogowy)
  • 12,5 kHz (cyfrowy)
Napięcie robocze 13,6 ± 15% VDC
maks. zużycie prądu (w trybie czuwania) ≤ 0,6 A
maks. zużycie prądu (odbiór) ≤ 2,0 A
maks. zużycie prądu (podczas transmisji)
  • 5 W: ≤ 5 A
  • 25 W: ≤ 8 A
  • 45 W / 50 W: ≤ 12 A
Stabilność częstotliwości ± 1,5 ppm
Impedancja anteny 50 Ω
Wymiary (wys. × szer. × gł.)(bez anteny) 174 × 60 × 200 mm
Ciężar 1,7 kg
Wyświetlacz LCD 220 × 176 pikseli, 262 000 kolorów, 2,0 cala, 4 wiersze
Parametry robocze
Temperatura robocza -30 °C do +60 °C
Temperatura przechowywania -40 °C do +85 °C
Ochrona przed pyłem i wilgocia
  • IP54
Odporność na upadki i wibracje MIL-STD-810 C/D/E/F/G
Względna wilgotność powietrza MIL-STD-810 C/D/E/F/G
GPS (MD785G)
Czas do pierwszej lokalizacji pozycji (TTFF) zimny start < 1 minuta
Czas do pierwszej lokalizacji pozycji (TTFF) ciepły start < 10 sekund
Dokładność pozioma < 10 m
Nadajnik
Moc nadawcza (regulowana)
  • VHF: 1 – 25 W / 5 – 25 W / 5 – 50 W
  • UHF: 5 – 25 W / 5 – 45 W
Modulacja
  • 11 K0F3E przy 12,5 kHz
  • 14 K0F3E przy 20 kHz
  • 16 K0F3E przy 25 kHz
Cyfrowa modulacja 4FSK
  • 12,5 kHz (tylko dane): 7K60FXD
  • 12,5 kHz (dane i mowa): 7K60FXW
Sygnały zakłócające i zniekształcenia fali podstawowej
  • -36 dBm (< 1 GHz)
  • -30 dBm (> 1 GHz)
Ograniczenie modulacji
  • ±2,5 kHz przy 12,5 kHz
  • ±4,0 kHz przy 20 kHz
  • ±5,0 kHz przy 25 kHz
Tłumienie szumów
  • 40 dB przy 12,5 kHz
  • 43 dB przy 20 kHz
  • 45 dB przy 25 kHz
Moc kanału sąsiedniego
  • 60 dB przy 12,5 kHz
  • 70 dB przy 20/25 KHz
Czułość audio +1 dB do -3 dB
Nominalny współczynnik zniekształceń audio ≤ 3%
Typ cyfrowego vocodera AMBE +2™
Odbiornik
Czułość (analogowa)
  • 0,3 μV (12 dB SINAD)
  • 0,22 μV (typowa) (12 dB SINAD)
  • 0,4 μV (20 dB SINAD)
Czułość (cyfrowa) 0,3μV / BER 5%
  • Tłumienie kanału sąsiedniego
  • TIA-603
  • ETSI
  • 65 dB przy 12,5 kHz / 75 dB przy 20 / 25 kHz
  • 60 dB przy 12,5 kHz / 70 dB przy 20 / 25 kHz
  • Tłumienie sygnałów zakłócających
  • TIA-603
  • ETSI
  • 75 dB przy 12,5 / 20 / 25 kHz
  • 75 dB przy 12,5 / 20 / 25 kHz
Stosunek sygnału do szumu (S/N)
  • 40 dB przy 12,5 kHz
  • 43 dB przy 20 / KHz
  • 45 dB przy 25 kHz
Nominalna moc wyjściowa audio
  • wewnętrzna 3 W przy 20 Ω,
  • zewnętrzna 7,5 W przy 8 Ω
Nominalny współczynnik zniekształceń audio ≤ 3%
Czułość audio +1 dB do -3 dB
Przewodowa emisja zakłóceń -57 dBm

Wszystkie informacje techniczne zostały fabrycznie przetestowane zgodnie z odpowiednimi standardami. Z powodu stałego rozwoju produktu zastrzega się możliwość wprowadzania zmian.



Wyposażenie podstawowe

Standardowy zakres dostawy

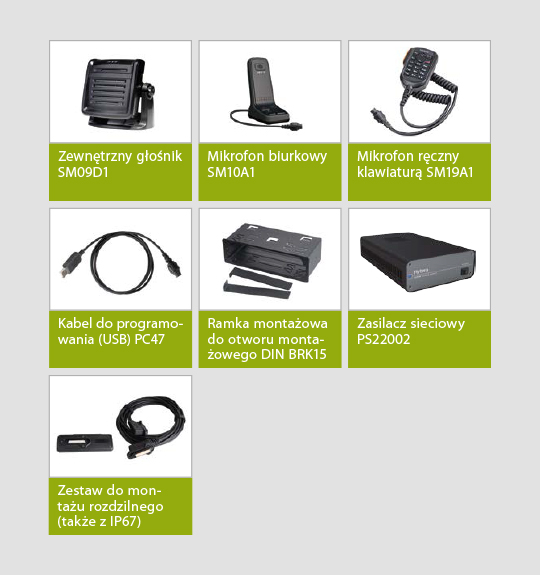

Akcesoria opcjonalne (wybór)

Akcesoria opcjonalne

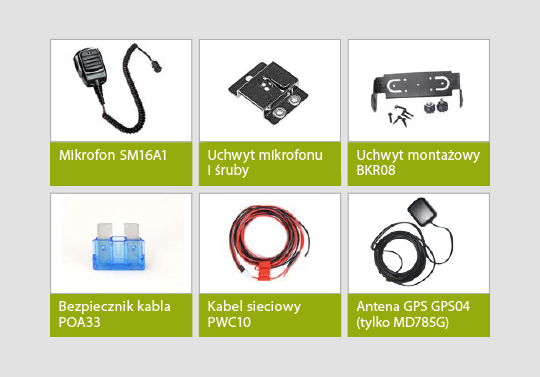

Zawartość opakowania:



˃ Radiotelefon Hytera MD785

˃ Mikrofon SM16A1

˃ Uchwyt mikrofonu i śruby

˃ Uchwyt montażowy BKR08

˃ Bezpiecznik kabla POA33

˃ Kabel sieciowy PWC10

˃ Antena GPS GPS04 (tylko MD785G)
